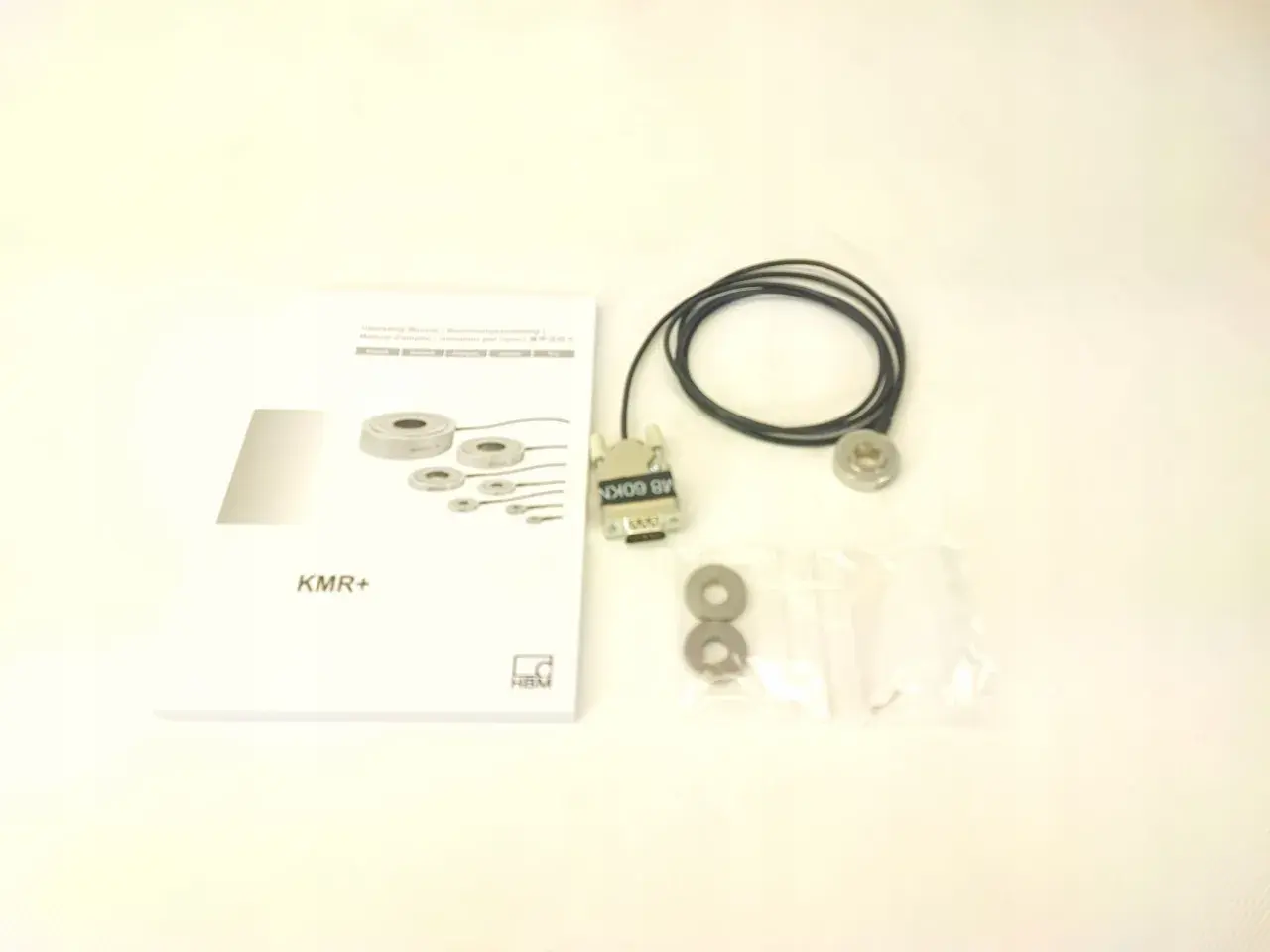

Jak zbudować siłomierz "bokser" DIY z Arduino? Pełny poradnik

Ten artykuł to kompleksowy przewodnik DIY, który krok po kroku pokaże, jak samodzielnie zbudować siłomierz typu "bokser". Dowiesz się, jak dobrać komponenty, złożyć konstrukcję, zaprogramować elektronikę i skalibrować urządzenie, aby uzyskać wiarygodne wyniki.

Dlaczego projekt DIY to lepszy pomysł niż myślisz? Koszt, satysfakcja i personalizacja

Zbudowanie własnego siłomierza typu "bokser" to znacznie więcej niż tylko oszczędność pieniędzy. Jako doświadczony majsterkowicz, mogę śmiało powiedzieć, że to przede wszystkim ogromna satysfakcja z tworzenia czegoś od podstaw, co faktycznie działa i jest przydatne. Dzięki powszechnej dostępności technologii, takiej jak Arduino, oraz bogactwu zasobów online od schematów po gotowe kody samodzielna realizacja takiego projektu stała się niezwykle prosta i dostępna dla każdego, kto ma choć odrobinę zapału. Szacowany koszt to zaledwie 150-400 zł, co jest ułamkiem ceny gotowych urządzeń komercyjnych. Co więcej, budując siłomierz samodzielnie, masz pełną kontrolę nad jego funkcjonalnością i wyglądem, co pozwala na personalizację urządzenia dokładnie pod Twoje potrzeby i preferencje.

Zanim zaczniesz: kluczowe decyzje projektowe, które musisz podjąć

Zanim zabierzesz się do pracy, warto poświęcić chwilę na przemyślenie kilku kluczowych kwestii. To one zadecydują o charakterze Twojego siłomierza:

• Podejście mechaniczne czy elektroniczne? Chociaż istnieją proste siłomierze mechaniczne, to w tym przewodniku skupimy się na podejściu elektronicznym. Dlaczego? Oferuje ono znacznie większą precyzję, możliwość wyświetlania wyników w czasie rzeczywistym i łatwą integrację z innymi modułami.
• Wybór czujnika siły: To serce Twojego siłomierza. Masz do wyboru kilka opcji, z których każda ma swoje zalety i wady:
  • Czujnik piezoelektryczny: Tani i prosty w użyciu, reaguje na wibracje i uderzenia. Idealny na początek.
  • Akcelerometr (np. MPU-6050): Mierzy przyspieszenie, co można przeliczyć na siłę uderzenia. Daje nieco więcej danych, ale wymaga bardziej zaawansowanej obróbki.
  • Tensometr: Najdokładniejszy, mierzy odkształcenie lub nacisk. Trudniejszy w implementacji i droższy, ale oferuje profesjonalne wyniki.
• Platforma sterująca: Bezsprzecznie polecam Arduino Uno. To sprawdzona i niezawodna platforma, która jest idealna dla początkujących. Jej zalety omówię szerzej w kolejnej sekcji.

Bezpieczeństwo przede wszystkim jak uniknąć kontuzji i zniszczenia sprzętu?

Bezpieczeństwo to absolutny priorytet, zarówno dla Ciebie, jak i dla Twojego sprzętu. Pamiętaj, że będziesz uderzał w konstrukcję z dużą siłą, dlatego stabilność jest kluczowa. Nie chcesz, żeby siłomierz przewrócił się lub rozpadł w ferworze walki, co mogłoby skończyć się poważną kontuzją. Oto najważniejsze zasady, których musisz przestrzegać:

• Stabilność konstrukcji: Upewnij się, że cel uderzenia jest solidnie zamocowany do ściany, podłogi lub stabilnej ramy. Użyj mocnych śrub, kotew i odpowiednich materiałów.
• Zabezpieczenie elektroniki: Moduły elektroniczne są delikatne. Muszą być umieszczone w obudowie, która ochroni je przed bezpośrednim uderzeniem, wibracjami i przypadkowym uszkodzeniem.
• Brak ostrych krawędzi: Wszystkie elementy konstrukcji, z którymi możesz mieć kontakt, powinny być zaokrąglone lub zabezpieczone, aby uniknąć skaleczeń.
• Właściwe narzędzia: Używaj odpowiednich narzędzi i technik podczas montażu, aby zapewnić trwałość i bezpieczeństwo połączeń.

Pamiętaj, że lepiej poświęcić dodatkową godzinę na wzmocnienie konstrukcji, niż ryzykować zdrowie.

Wybieramy serce siłomierza: kluczowe komponenty elektroniczne

Przejdźmy teraz do sedna, czyli do elektroniki. To ona sprawi, że Twój siłomierz ożyje i zacznie mierzyć siłę uderzeń.

Arduino Uno: dlaczego to idealny start dla Twojego siłomierza?

Jeśli dopiero zaczynasz swoją przygodę z elektroniką i mikrokontrolerami, Arduino Uno to absolutny strzał w dziesiątkę. Z mojego doświadczenia wynika, że to najpopularniejszy i najbardziej przystępny wybór dla majsterkowiczów w Polsce, i nie bez powodu. Jego zalety są nie do przecenienia:

• Niski koszt: Sama płytka Arduino Uno jest stosunkowo tania, a klony są jeszcze tańsze i równie funkcjonalne.
• Bogactwo zasobów: W internecie znajdziesz dosłownie tysiące darmowych bibliotek, schematów, poradników i gotowych kodów. Społeczność Arduino jest ogromna i bardzo pomocna, co jest nieocenione, gdy napotkasz problem.
• Prostota użycia: Środowisko programistyczne Arduino IDE jest intuicyjne, a język programowania (oparty na C++) jest łatwy do opanowania na podstawowym poziomie.
• Wszechstronność: Arduino Uno ma wystarczającą moc obliczeniową i liczbę pinów, aby obsłużyć czujnik siły, wyświetlacz, buzzer i ewentualne przyciski.

Dzięki Arduino Uno możesz skupić się na logice działania siłomierza, zamiast borykać się z niskopoziomowymi zagadnieniami mikrokontrolerów.

Wybór czujnika siły uderzenia: piezoelektryk, akcelerometr czy tensometr?

Wybór odpowiedniego czujnika to jedna z najważniejszych decyzji, która wpłynie na precyzję i charakterystykę Twojego siłomierza. Przyjrzyjmy się trzem najpopularniejszym typom:

Typ czujnika	Charakterystyka i zastosowanie
Piezoelektryczny	Tani, prosty w podłączeniu (często do wejścia analogowego Arduino). Reaguje na wibracje i dynamiczne zmiany ciśnienia. Idealny do wykrywania uderzeń i mierzenia ich względnej siły. Może wymagać filtra, aby odróżnić uderzenie od innych wibracji.
Akcelerometr (np. MPU-6050)	Mierzy przyspieszenie w trzech osiach. Pozwala na bardziej złożoną analizę uderzenia, np. kierunek. Wymaga nieco bardziej zaawansowanej obróbki danych (integracja w czasie, aby uzyskać prędkość, a następnie siłę). Łączy się zazwyczaj poprzez interfejs I2C.
Tensometr	Najbardziej precyzyjny. Mierzy odkształcenie materiału, na którym jest naklejony, co bezpośrednio przekłada się na siłę nacisku. Wymaga specjalnego wzmacniacza (np. HX711) i jest trudniejszy w montażu oraz kalibracji, ale oferuje najbardziej wiarygodne pomiary bezwzględnej siły.

Dla większości projektów DIY, zwłaszcza na początek, czujnik piezoelektryczny lub akcelerometr będzie wystarczający i znacznie łatwiejszy w implementacji.

Niezbędna lista zakupów: od wyświetlacza LCD po przewody i rezystory

Aby ułatwić Ci skompletowanie wszystkich potrzebnych elementów, przygotowałem listę zakupów. Większość z nich znajdziesz w sklepach internetowych z elektroniką, takich jak Botland, TME czy Allegro:

• Płytka Arduino Uno (lub kompatybilny klon)
• Wybrany czujnik siły:
  • Czujnik piezoelektryczny (np. mały przetwornik piezoelektryczny)
  • LUB moduł akcelerometru (np. MPU-6050)
  • LUB tensometr z modułem wzmacniacza (np. HX711)
• Wyświetlacz LCD: np. 16x2 lub 20x4, najlepiej z modułem I2C (upraszcza podłączenie do Arduino).
• Buzzer (aktywny lub pasywny) do efektów dźwiękowych.
• Przewody połączeniowe (tzw. "duponty" męsko-męskie, męsko-żeńskie, żeńsko-żeńskie).
• Rezystory: Kilka sztuk o różnych wartościach (np. 10kΩ, 220Ω) przydadzą się do podciągania, ograniczania prądu LED itp.
• Płytka stykowa (breadboard) (opcjonalnie, ale bardzo przydatna do prototypowania bez lutowania).
• Zasilacz: Zasilacz 9V lub 12V DC (z wtykiem do Arduino) lub kabel USB do zasilania z komputera/ładowarki.
• Potencjometr 10kΩ (jeśli wyświetlacz LCD nie ma modułu I2C, do regulacji kontrastu).
• Dioda LED (opcjonalnie, do sygnalizacji wizualnej).

Solidna podstawa: budowa mechanicznej konstrukcji siłomierza

Elektronika to jedno, ale bez solidnej konstrukcji mechanicznej Twój siłomierz nie będzie ani bezpieczny, ani funkcjonalny. Pamiętaj, że to w nią będziesz uderzał z pełną siłą!

Adaptacja worka treningowego: najprostszy sposób na solidny cel

Jednym z najszybszych i często najtańszych sposobów na stworzenie celu uderzenia jest adaptacja istniejących obiektów. Wiele osób, w tym ja, zaczynało od czegoś, co już mieli pod ręką. Oto jak możesz to zrobić:

1. Wybierz cel: Może to być stary worek treningowy, tarcza bokserska, a nawet solidna, zużyta opona samochodowa. Ważne, aby był stabilny i dobrze absorbował energię uderzenia.
2. Przygotuj miejsce na czujnik: Jeśli używasz worka treningowego, możesz spróbować umieścić czujnik piezoelektryczny w jego wnętrzu, blisko powierzchni uderzenia. W przypadku tarczy lub opony, czujnik można zamontować na jej tylnej ściance lub w specjalnie wyciętym otworze.
3. Zabezpiecz czujnik: Czujnik musi być dobrze osłonięty przed bezpośrednim uderzeniem, ale jednocześnie mieć możliwość "wyczuwania" wibracji. Możesz go owinąć gąbką lub umieścić w małej, elastycznej puszce, a następnie przykleić lub przymocować do wewnętrznej strony celu.
4. Stabilizacja celu: Niezależnie od wyboru, cel musi być solidnie zamocowany. Worek treningowy powinien wisieć na mocnym haku, a tarcza lub opona powinna być przykręcona do ściany lub stabilnej ramy za pomocą co najmniej czterech mocnych śrub.

Budowa od zera: jak stworzyć wytrzymałą tarczę z płyty OSB lub sklejki?

Jeśli wolisz podejść do tematu kompleksowo i zbudować tarczę od podstaw, płyty OSB lub sklejka to doskonałe materiały. Oto kroki:

1. Projekt tarczy: Zdecyduj o kształcie i rozmiarze tarczy. Najczęściej jest to kwadrat lub okrąg o boku/średnicy około 30-50 cm. Pamiętaj o grubości minimum 18-22 mm dla OSB lub sklejki, aby zapewnić odpowiednią wytrzymałość.
2. Wytnij elementy: Wytnij dwie takie same tarcze. Jedna będzie przednią powierzchnią uderzeniową, druga tylną, do której przymocujesz elektronikę i mocowania.
3. Amortyzacja: Pomiędzy dwoma warstwami tarczy umieść materiał amortyzujący. Może to być gruba pianka techniczna, guma, a nawet kilka warstw starej wykładziny. To kluczowe, aby absorbować energię uderzenia i chronić czujnik, a także Twoje stawy.
4. Montaż czujnika: Czujnik umieść pomiędzy warstwami tarczy, w centralnym punkcie, w specjalnie wyciętym otworze w materiale amortyzującym. Upewnij się, że ma kontakt z obiema płytami, aby dobrze zbierać wibracje lub nacisk.
5. Złożenie tarczy: Skręć obie płyty tarczy razem, używając długich śrub i nakrętek, przechodzących przez materiał amortyzujący. Rozmieść śruby równomiernie, aby zapewnić jednolity docisk.
6. Mocowanie do ściany/ramy: Na tylnej płycie zamontuj solidne kątowniki lub listwy, które posłużą do przymocowania tarczy do ściany lub dedykowanej ramy. Użyj co najmniej czterech punktów mocowania i mocnych śrub rozporowych.

Krytyczne punkty montażu: gdzie i jak bezpiecznie umieścić elektronikę?

Elektronika jest sercem Twojego siłomierza, ale jednocześnie jego najbardziej wrażliwą częścią. Musi być chroniona przed uszkodzeniami mechanicznymi i wibracjami. Oto kluczowe zasady:

• Odpowiednia obudowa: Wszystkie komponenty elektroniczne (Arduino, wyświetlacz, płytka stykowa) powinny znaleźć się w solidnej obudowie. Może to być plastikowa puszka instalacyjna, obudowa z tworzywa sztucznego lub drewna.
• Miejsce montażu: Obudowę z elektroniką zamontuj z tyłu tarczy, w miejscu, które jest całkowicie poza zasięgiem uderzeń. Idealnie, jeśli będzie to na tyle daleko od punktu uderzenia, aby minimalizować wpływ wibracji.
• Zabezpieczenie przewodów: Wszystkie przewody prowadzące od czujnika do Arduino i do wyświetlacza muszą być solidnie zamocowane, aby nie luzowały się pod wpływem wibracji. Użyj opasek kablowych lub kleju na gorąco.
• Amortyzacja obudowy: Rozważ umieszczenie obudowy z elektroniką na warstwie pianki lub gumy, aby dodatkowo zminimalizować wpływ wibracji przenoszonych z tarczy.
• Dostęp do portów: Zaplanuj otwory w obudowie na kabel USB (do programowania) i ewentualnie na zasilacz, aby nie trzeba było jej demontować za każdym razem.

Łączymy komponenty: schemat i praktyczne wskazówki

Mając już wybrane komponenty i gotową konstrukcję mechaniczną, nadszedł czas na połączenie wszystkiego w działającą całość. To etap, który wymaga precyzji i cierpliwości.

Czytelny schemat połączeń: jak uniknąć pomyłek przy lutowaniu i spinaniu kabli?

Zanim zaczniesz cokolwiek łączyć, znajdź i wydrukuj czytelny schemat połączeń dla Twoich konkretnych komponentów (Arduino Uno, wybrany czujnik, wyświetlacz LCD z/bez I2C). Internet jest pełen takich schematów poszukaj na forach takich jak Forbot czy Elektroda.pl, a także na stronach producentów modułów. Pamiętaj, że jeden błąd w połączeniu może uszkodzić komponenty, dlatego zawsze sprawdzaj połączenia dwukrotnie. Jeśli lutujesz, upewnij się, że lutowania są solidne i nie ma zimnych lutów ani zwarć. Jeśli używasz płytki stykowej, staraj się układać przewody estetycznie, aby łatwo było zidentyfikować każde połączenie.

Podłączanie czujnika do Arduino praktyczne wskazówki

Sposób podłączenia czujnika zależy od jego typu:

1. Czujnik piezoelektryczny:
   • Podłącz jeden koniec czujnika do pinu analogowego Arduino (np. A0).
   • Drugi koniec czujnika podłącz do masy (GND) Arduino.
   • Dla stabilności odczytów, możesz dodać rezystor pull-down (np. 1MΩ) między pinem analogowym a masą.
2. Akcelerometr (np. MPU-6050):
   • Podłącz pin VCC modułu do 5V Arduino.
   • Podłącz pin GND modułu do GND Arduino.
   • Podłącz pin SDA modułu do pinu SDA Arduino (A4 na Uno).
   • Podłącz pin SCL modułu do pinu SCL Arduino (A5 na Uno).
3. Tensometr z modułem HX711:
   • Podłącz pin VCC modułu HX711 do 5V Arduino.
   • Podłącz pin GND modułu HX711 do GND Arduino.
   • Podłącz pin DT modułu HX711 do dowolnego cyfrowego pinu Arduino (np. D2).
   • Podłącz pin SCK modułu HX711 do dowolnego cyfrowego pinu Arduino (np. D3).

Integracja wyświetlacza LCD i przycisków jak sterować maszyną?

Wyświetlacz to Twoje okno na wyniki, a przyciski pozwolą na interakcję z siłomierzem:

1. Wyświetlacz LCD (z modułem I2C):
   • Podłącz pin VCC modułu I2C do 5V Arduino.
   • Podłącz pin GND modułu I2C do GND Arduino.
   • Podłącz pin SDA modułu I2C do pinu SDA Arduino (A4 na Uno).
   • Podłącz pin SCL modułu I2C do pinu SCL Arduino (A5 na Uno).
   • Jeśli nie masz modułu I2C, podłącz wyświetlacz zgodnie z klasycznym schematem (wiele pinów, potencjometr do kontrastu).
2. Przycisk resetujący (opcjonalnie):
   • Podłącz jeden koniec przycisku do pinu cyfrowego Arduino (np. D8).
   • Drugi koniec przycisku podłącz do masy (GND).
   • Dodaj rezystor pull-up (np. 10kΩ) między pinem D8 a 5V Arduino (lub użyj wewnętrznego pull-up w Arduino).
3. Buzzer (opcjonalnie):
   • Podłącz jeden pin buzzera do dowolnego cyfrowego pinu Arduino (np. D9).
   • Drugi pin buzzera podłącz do masy (GND). Jeśli używasz buzzera pasywnego, możesz potrzebować rezystora szeregowego (np. 220Ω).

Nadajemy życie: programowanie Arduino dla siłomierza

Po połączeniu wszystkich komponentów nadszedł czas, aby tchnąć życie w Twój siłomierz za pomocą kodu Arduino. To tutaj surowe dane z czujnika zostaną przetworzone na zrozumiałe wyniki.

Gotowy kod źródłowy, który możesz wgrać omówienie kluczowych funkcji

Nie musisz pisać kodu od zera! W internecie, na forach takich jak Forbot czy Elektroda.pl, znajdziesz mnóstwo gotowych kodów źródłowych dla siłomierzy z Arduino. Wystarczy je pobrać, wgrać do Arduino IDE i dostosować do swoich potrzeb. Typowy kod dla siłomierza będzie zawierał następujące kluczowe funkcje:

• Inicjalizacja: Ustawienie pinów (wejścia/wyjścia), inicjalizacja wyświetlacza LCD i bibliotek czujnika.
• Odczyt danych z czujnika: Ciągłe monitorowanie sygnału z wybranego czujnika.
• Przetwarzanie danych: Algorytm, który przekształca surowe dane z czujnika na wartość siły uderzenia (np. skalowanie, filtrowanie szumów, wykrywanie piku).
• Wyświetlanie wyników: Prezentowanie aktualnego wyniku na wyświetlaczu LCD.
• Obsługa przycisków: Reagowanie na naciśnięcia przycisków (np. resetowanie wyniku, zmiana trybu).

Oto uproszczony pseudokod, który ilustruje podstawową logikę:

void setup() { // Inicjalizacja wyświetlacza LCD // Inicjalizacja czujnika // Ustawienie pinów przycisków
} void loop() { // Odczytaj surowe dane z czujnika int suroweDane = analogRead(pinCzujnika); // Jeśli wykryto uderzenie (suroweDane przekracza próg) if (suroweDane > progCzulosc) { // Przetwórz dane na wynik siły int silaUderzenia = map(suroweDane, progCzulosc, maxWartoscCzujnika, 0, 1000); // Przykład mapowania na skalę 0-1000 // Wyświetl wynik na LCD lcd.clear(); lcd.print("Sila: "); lcd.print(silaUderzenia); lcd.print(" pkt"); // Odtwórz dźwięk (opcjonalnie) tone(pinBuzzer, 1000, 200); // Poczekaj chwilę, aby uniknąć wielokrotnego zliczania jednego uderzenia delay(500); } // Obsługa przycisku reset (jeśli naciśnięty) if (digitalRead(pinPrzyciskReset) == LOW) { // Zresetuj wynik // Odśwież wyświetlacz }
}

Jak odczytać i zinterpretować dane z czujnika uderzenia?

Arduino odczytuje surowe dane z czujnika w postaci wartości liczbowych. Na przykład, czujnik piezoelektryczny podłączony do wejścia analogowego A0 zwróci wartość z zakresu 0-1023. Im silniejsze uderzenie, tym wyższa wartość. Twoim zadaniem jest zinterpretowanie tych surowych danych. Musisz określić:

• Próg czułości: Minimalna wartość, która zostanie uznana za uderzenie (aby odfiltrować szumy).
• Wartość maksymalną: Najwyższa wartość, jaką czujnik jest w stanie zarejestrować.
• Algorytm przetwarzania: Czy chcesz mierzyć tylko pik (najwyższą wartość), czy może sumę energii uderzenia? Często wystarczy odczytanie wartości maksymalnej w krótkim oknie czasowym po przekroczeniu progu.

Dla akcelerometru, odczytasz wartości przyspieszenia w osiach X, Y, Z. Aby uzyskać siłę, będziesz musiał zintegrować te wartości w czasie lub po prostu skupić się na wartości piku przyspieszenia. To wymaga nieco bardziej zaawansowanej matematyki, ale gotowe biblioteki często to upraszczają.

Dodajemy efekty: jak zaprogramować dźwięk i sygnały świetlne?

Dźwięk i światło dodają Twojemu siłomierzowi interaktywności i sprawiają, że jest bardziej angażujący. Programowanie ich jest stosunkowo proste:

• Dźwięk (buzzer): Użyj funkcji tone(pin, częstotliwość, czas_trwania), aby wygenerować dźwięk o określonej częstotliwości i czasie trwania po wykryciu uderzenia. Możesz też użyć noTone(pin), aby go wyłączyć.

  // Po wykryciu uderzenia
  tone(pinBuzzer, 2000, 100); // Krótki, wysoki dźwięk
  delay(100); // Mała przerwa
  noTone(pinBuzzer);


• Sygnały świetlne (LED): Podłącz diodę LED do pinu cyfrowego Arduino (z rezystorem szeregowym 220Ω). Użyj funkcji digitalWrite(pin, HIGH), aby ją włączyć, i digitalWrite(pin, LOW), aby wyłączyć.

  // Po wykryciu uderzenia
  digitalWrite(pinLED, HIGH); // Włącz diodę
  delay(200);
  digitalWrite(pinLED, LOW); // Wyłącz diodę


Możesz eksperymentować z różnymi dźwiękami i sekwencjami świateł, aby stworzyć unikalne efekty dla różnych poziomów siły uderzenia.

Precyzyjne pomiary: kalibracja siłomierza krok po kroku

Program masz, elektronikę podłączoną, ale to jeszcze nie koniec. Aby Twój siłomierz pokazywał wiarygodne wyniki, musisz go skalibrować. Bez tego będzie tylko zabawką, a nie precyzyjnym narzędziem.

Czym jest kalibracja i dlaczego bez niej urządzenie jest bezużyteczne?

Kalibracja to proces dostosowania urządzenia pomiarowego tak, aby jego wskazania były zgodne z rzeczywistymi wartościami. W przypadku siłomierza oznacza to przetłumaczenie surowych, bezjednostkowych odczytów z czujnika na coś, co ma sens dla użytkownika na przykład na punkty, umowne jednostki siły, a nawet kilogramy siły (choć to ostatnie jest najtrudniejsze do osiągnięcia w warunkach DIY). Bez kalibracji Twój siłomierz będzie pokazywał jedynie "jakieś" liczby, które nie będą miały żadnego odniesienia i będą bezużyteczne do porównywania wyników czy śledzenia postępów. To właśnie kalibracja sprawia, że urządzenie staje się wiarygodne.

Metoda porównawcza: jak ustawić próg czułości i skalę punktową?

W warunkach domowych najczęściej stosuje się metodę kalibracji opartą na próbach i błędach, czyli tzw. metodę porównawczą. Oto jak to zrobić:

1. Ustawienie progu czułości:
   • Wgraj do Arduino prosty kod, który tylko odczytuje surowe dane z czujnika i wyświetla je na monitorze szeregowym (Serial Monitor) w Arduino IDE.
   • Delikatnie stukaj w siłomierz. Obserwuj, jakie wartości pojawiają się przy minimalnym, ale wyraźnym uderzeniu.
   • Ustaw próg czułości (progCzulosc w kodzie) nieco powyżej wartości generowanych przez przypadkowe drgania czy szumy, ale poniżej najsłabszego uderzenia, które chcesz zarejestrować.
2. Ustalenie skali punktowej:
   • Wykonaj kilka uderzeń o różnej sile od słabych do bardzo mocnych. Zapisuj maksymalne surowe wartości, jakie generuje czujnik.
   • Na podstawie tych obserwacji zdecyduj, jaka będzie Twoja skala punktowa. Na przykład, jeśli najsłabsze uderzenie daje 100 jednostek, a najmocniejsze 800, możesz zmapować ten zakres na skalę 0-1000 punktów.
   • Użyj funkcji map() w Arduino, aby przeliczyć surowe wartości na punkty: silaPunktowa = map(suroweDane, progCzulosc, maxWartoscCzujnika, 0, 1000);
3. Testowanie i korekta: Po wstępnym ustawieniu, testuj siłomierz, wykonując wiele uderzeń. Jeśli wyniki są zbyt niskie przy mocnych uderzeniach, zwiększ maxWartoscCzujnika w funkcji map(). Jeśli są zbyt wysokie przy słabych, zmniejsz progCzulosc. To proces iteracyjny.

Testowanie w praktyce: jak dopracować algorytm zliczania siły?

Sama kalibracja progów to często za mało. Algorytm zliczania siły również wymaga dopracowania. Po wielu uderzeniach zauważysz, że surowe dane mogą być "szarpane" lub nie zawsze odzwierciedlać Twoje odczucia. Warto wtedy pomyśleć o:

• Wygładzaniu danych: Zastosowanie prostego filtru uśredniającego (np. uśrednianie kilku ostatnich próbek) może pomóc w uzyskaniu stabilniejszych wyników.
• Detekcji piku: Upewnij się, że Twój kod faktycznie rejestruje najwyższą wartość (pik) w krótkim oknie czasowym po wykryciu uderzenia, a nie tylko chwilową wartość.
• Czasie resetu: Ustaw odpowiedni czas, po którym siłomierz jest gotowy na kolejne uderzenie, aby uniknąć wielokrotnego zliczania jednego ciosu.

Pamiętaj, że precyzyjna kalibracja wymaga cierpliwości i wielu testów. Nie zniechęcaj się, jeśli pierwsze wyniki nie będą idealne. To normalna część procesu tworzenia projektu DIY.

Rozwiązujemy problemy: najczęstsze usterki i ich naprawa

Nawet najlepiej zaplanowany projekt DIY może napotkać problemy. Ważne jest, aby wiedzieć, gdzie szukać przyczyn i jak je rozwiązać. Oto najczęstsze usterki, z którymi możesz się spotkać:

Siłomierz nie reaguje na uderzenia gdzie szukać przyczyny?

• Brak zasilania: Sprawdź, czy Arduino jest prawidłowo zasilane (dioda PWR powinna świecić). Upewnij się, że zasilacz działa.
• Nieprawidłowe połączenia czujnika: Dokładnie sprawdź schemat i połączenia czujnika z Arduino. Czy piny są prawidłowo podłączone (VCC, GND, dane)?
• Błędy w kodzie czujnika: Upewnij się, że kod prawidłowo inicjalizuje czujnik i odczytuje z niego dane. Sprawdź, czy używasz odpowiednich bibliotek.
• Zbyt wysoki próg czułości: Jeśli ustawiłeś zbyt wysoki próg w kodzie, siłomierz może ignorować nawet silne uderzenia. Zmniejsz wartość progCzulosc.
• Uszkodzony czujnik: W rzadkich przypadkach czujnik mógł ulec uszkodzeniu. Spróbuj podłączyć go do innego pinu lub zastąpić nowym.
• Brak kontaktu czujnika z celem: Upewnij się, że czujnik jest dobrze przymocowany do celu uderzenia i faktycznie "czuje" wibracje lub nacisk.

Wyniki są absurdalnie wysokie lub niskie jak to naprawić?

• Błędy w kalibracji: To najczęstsza przyczyna. Przejrzyj ponownie sekcję o kalibracji.
  • Jeśli wyniki są zbyt wysokie, prawdopodobnie zakres mapowania (maxWartoscCzujnika) jest zbyt niski lub progCzulosc jest zbyt niski.
  • Jeśli wyniki są zbyt niskie, być może maxWartoscCzujnika jest za wysoki, lub progCzulosc jest za wysoki.
• Niewłaściwa funkcja mapowania: Sprawdź, czy funkcja map() lub inny algorytm skalowania jest poprawnie zaimplementowany w kodzie.
• Szumy w odczytach: Czasem szumy elektryczne mogą fałszować wyniki. Spróbuj dodać kondensator filtrujący do zasilania czujnika lub zastosować filtr programowy (np. uśrednianie) w kodzie.
• Problem z zasilaniem: Niestabilne zasilanie Arduino lub czujnika może prowadzić do błędnych odczytów.

Przeczytaj również: KRS online: Złóż wniosek elektronicznie i uniknij zwrotu!

Problemy z wyświetlaczem co zrobić, gdy na ekranie nic się nie pojawia?

• Brak zasilania wyświetlacza: Sprawdź, czy wyświetlacz LCD (lub moduł I2C) jest prawidłowo podłączony do 5V i GND Arduino.
• Błędy w połączeniach danych: Dokładnie sprawdź połączenia pinów SDA i SCL (dla I2C) lub wszystkich pinów danych (dla klasycznego LCD) z Arduino.
• Brak biblioteki LCD: Upewnij się, że masz zainstalowaną odpowiednią bibliotekę dla Twojego wyświetlacza (np. LiquidCrystal_I2C dla modułów I2C) i że jest ona prawidłowo zaimportowana w kodzie.
• Błędny adres I2C: Jeśli używasz modułu I2C, upewnij się, że w kodzie podany jest prawidłowy adres I2C Twojego modułu (często 0x27 lub 0x3F). Możesz użyć skanera I2C (dostępnego online), aby go znaleźć.
• Potencjometr kontrastu: Jeśli używasz klasycznego wyświetlacza LCD (bez I2C), sprawdź, czy potencjometr kontrastu jest prawidłowo podłączony i wyregulowany. Czasem wystarczy delikatnie nim pokręcić, aby tekst stał się widoczny.
• Uszkodzony wyświetlacz: W ostateczności wyświetlacz może być uszkodzony.

Gotowy siłomierz: pomysły na dalszy rozwój projektu

Gratulacje! Twój siłomierz jest gotowy i działa. Ale to wcale nie musi być koniec zabawy. Projekty DIY mają to do siebie, że zawsze można je ulepszać i rozbudowywać. Oto kilka pomysłów na dalszy rozwój Twojego siłomierza:

• Zapis danych: Dodaj moduł kart SD lub moduł pamięci EEPROM, aby zapisywać wyniki uderzeń wraz z datą i godziną. Pozwoli to na śledzenie postępów w dłuższej perspektywie.
• Bezprzewodowy wyświetlacz: Zintegruj moduł Bluetooth (np. HC-05) lub Wi-Fi (np. ESP8266), aby przesyłać wyniki do aplikacji mobilnej lub na komputer.
• Integracja z aplikacją mobilną: Stwórz prostą aplikację na smartfona (np. w MIT App Inventor), która będzie odbierać dane z siłomierza i prezentować je w bardziej atrakcyjny sposób, np. z wykresami.
• Większa precyzja: Jeśli zależy Ci na bardzo dokładnych pomiarach, rozważ przejście na czujnik tensometryczny z precyzyjnym modułem wzmacniacza (np. HX711) i dopracuj kalibrację.
• Rankingi i tryby gry: Zaprogramuj różne tryby, np. "najsilniejsze uderzenie", "seria uderzeń w 30 sekund", a także rankingi najlepszych wyników, które będą wyświetlane na LCD.
• Zaawansowane algorytmy analizy: Zamiast tylko piku, możesz analizować kształt fali uderzenia, czas trwania, czy energię kinetyczną, co da Ci bardziej szczegółowe informacje o Twojej technice.
• Wizualne wskaźniki siły: Dodaj pasek diod LED, który będzie dynamicznie pokazywał siłę uderzenia (im więcej diod się zaświeci, tym silniejsze uderzenie).
